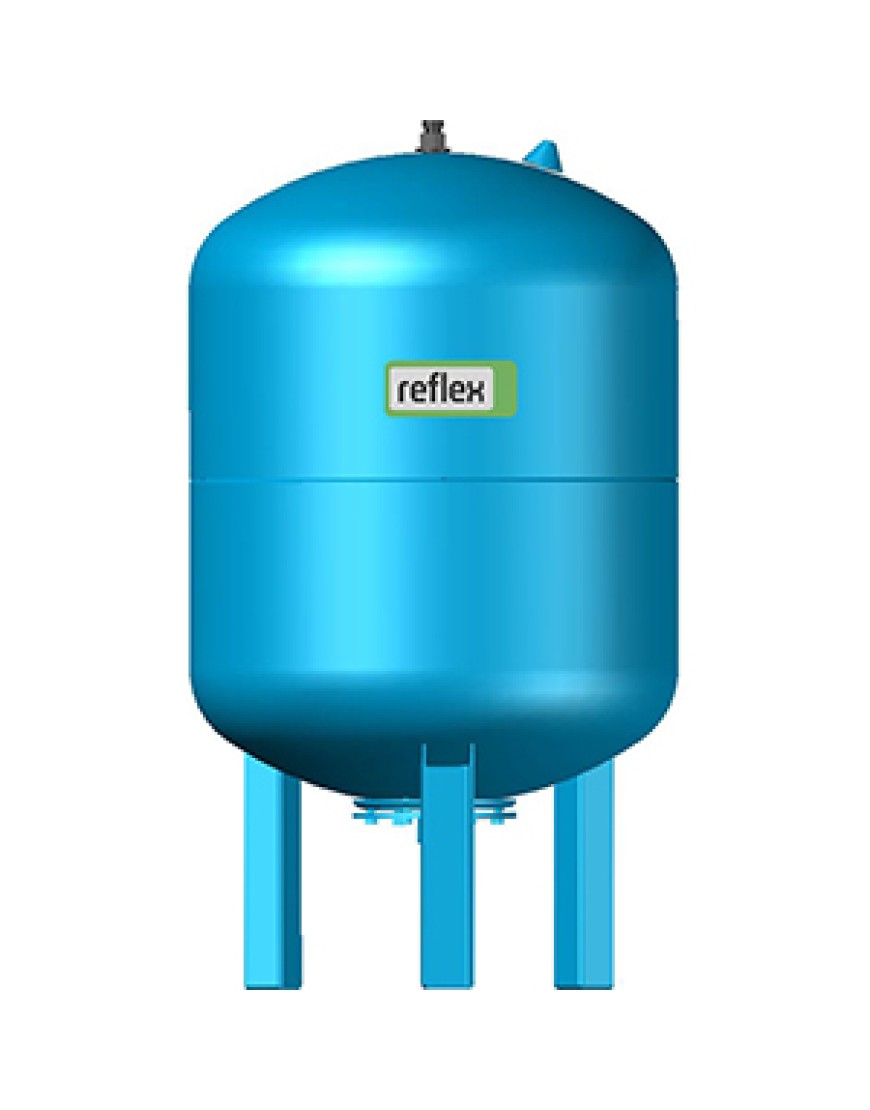

Vas expansiune Reflex Refix DE 100 litri incalzire, hidrofor, incendiu, PN 16 bar, garantie 36 luni
Vas expansiune Reflex Refix DE 100 litri incalzire, hidrofor, incendiu, PN 16 bar, garantie 36 luni

Vas expansiune Reflex Refix DE 100 litri incalzire, hidrofor, incendiu, PN 16 bar, garantie 36 luni

0.0 / 5 (0 review-uri) Lasă un review
3.393Lei
Prețul include taxa verde

Brand: Reflex
Cod produs: 7348610
Stoc:
Garanție 36 luni
Viewed 1678 times

Alternative de plată:

12 rate prin

Până la 24 de rate prin

6 rate prin

  • Adaugă în wishlist
  • Compară produsul
    • Alertă reducere preț

    Succes!

    Alerta a fost setată cu succes!

Vas de Expansiune Industrial · Refix DE · Reflex

Vas expansiune Reflex Refix DE 100 litri incalzire, hidrofor, incendiu, PN 16 bar, garantie 36 luni cu Membrană pentru Sisteme Speciale

Refix DE este vasul de expansiune profesional Reflex, proiectat pentru sisteme de stingere a incendiilor, încălzire pardoseală, sisteme geotermale, amortizarea loviturilor de ciocan și stocarea apei. Membrană interschimbabilă disponibilă de la 50 litri. Certificat conform Directivei Europene 2014/68/EU.

100  litri 16  bar Membrană Schimbabilă CE 2014/68/EU Permite Antigel
Vas expansiune Refix DE Reflex — sisteme stingere incendii și geotermale

Avantajele Vasului de Expansiune Refix DE

  • Fabricat din oțel, acoperit exterior; interior netratat pentru compatibilitate maximă cu fluidele sistemului.
  • Toate componentele în contact cu apa sunt protejate anticoroziv — durabilitate garantată pe termen lung.
  • Membrană care separă camera cu apă de camera cu gaz, asigurând o expansiune controlată și sigură.
  • Certificat de conformitate la Directiva Europeană 2014/68/EU privind echipamentele sub presiune.
  • Recomandat pentru sisteme cu apă non-potabilă: stingere incendii, apă industrială, încălzire pardoseală, instalații geotermale.
  • Permite adăugarea de antigel în circuit.

Capacități disponibile

2, 8, 12, 18, 25, 33, 50, 60, 80, 100, 200, 300, 400, 500, 600, 800, 1000, 1500, 2000, 3000, 4000 și 5000 litri

Culori disponibile

Albastru (standard Reflex)

Presiuni de lucru

10 bar · 16 bar · 25 bar la 70°C

Menținerea Presiunii — Reflex City

Menținerea precisă a presiunii pentru orice cerință

Fie că este vorba de o instalație de 5 kW într-o casă rezidențială sau un sistem de apă răcită critic pentru un centru de date, Reflex oferă soluții pentru toată gama de puteri termice — de la simplu la complex, ilustrat prin conceptul Reflex City.

Portofoliul larg de vase de expansiune Reflex permite menținerea precisă a presiunii în sisteme de instalații din diverse domenii: sisteme solare, cazane, alimentare cu apă potabilă în complexe rezidențiale și aplicații industriale.

Funcțiile sistemului de menținere a presiunii

  • Menținerea presiunii în orice punct al sistemului în limite admise — prevenirea depășirii presiunii maxime sau a vacuum-ului.
  • Compensarea fluctuațiilor de volum ale apei de încălzire/răcire ca urmare a variațiilor de temperatură.
  • Compensarea pierderilor de apă din sistem.

Sisteme statice: vase de expansiune cu diafragmă/membrană (seria Refix DE).

Sisteme dinamice: stații de menținere a presiunii controlate de pompă (seria Reflexomat, Variomat).

Principiul de Funcționare al Vasului de Expansiune cu Membrană

Principiu funcționare vas expansiune membrană Refix DE Reflex

Ciclul de expansiune și compresie

Camera cu gaz este umplută și presurizată din fabrică, înainte ca vasul de expansiune să fie conectat la sistem.

Procesul de încălzire: Presiunea din sistem crește odată cu temperatura; apa de expansiune curge în camera de apă, comprimând volumul de gaz și crescând presiunea.

Procesul de răcire: Presiunea din sistem scade; apa de expansiune curge înapoi din camera de apă în sistem, decomprimând gazul și reducând presiunea.

Vasul Refix DE funcționează fără energie electrică, fără compresor și fără pompă — soluție statică ideală pentru aplicații cu cerințe speciale.

Volumul de Admisie și Expansiune

Volumul de admisie a apei

Menținerea presiunii compensează variațiile de volum dintre temperatura maximă și cea minimă din sistem. Este necesar un volum suficient de apă de admisie, care trebuie să corespundă cel puțin volumului de expansiune Ve și aprovizionării cu apă Vv.

Temperaturile medii sub 0°C sau peste 70°C la punctul de conectare necesită instalarea unui vas intermediar pentru protejarea membranei.

Volumul de admisie vas expansiune Refix DE

Volumul de expansiune și punctul de presiune zero

Un debit volumic de compensare trebuie transportat prin linia de expansiune dintre sistem și unitatea de menținere a presiunii, astfel încât presiunile calculate să se reflecte corect la punctul de presiune zero.

Debitul volumic de expansiune Ve este cel mai mare debit de compensare — creat când generatorul termic trece de la starea dezactivată la capacitate maximă QG.

Volumul de expansiune punctul de presiune zero Refix

Sisteme Statice de Menținere a Presiunii

Vase de Expansiune cu Diafragmă

Vasele de expansiune cu diafragmă oferă o soluție simplă și inteligentă — funcționează ca vase ideale sau vase tampon, fără energie electrică, compresor sau pompă.

Produsele din seria Reflex sunt utilizate ca vase de expansiune în sisteme de încălzire, solare și de apă răcită. Produsele din seria Refix sunt utilizate pentru preparare ACM și aplicații speciale.

Vase expansiune statice diafragma Reflex

Vase Tampon și de Control

Vasele tampon și de control asigură diferența dintre debitul volumic transportat și cel necesar. Seria Refix este folosită ca vas tampon într-un sistem de presiune, iar seria Reflex ca vase de control în stațiile de menținere a presiunii controlate prin pompă.

Vase tampon control Reflex Refix

Domenii de Aplicație: Vase de Expansiune Reflex

Vase de Expansiune pt. Sisteme de Încălzire, Apă Răcită și Solare

Vase expansiune incalzire apa racita solare Reflex

Vase de Expansiune pt. Apă Potabilă și Aplicații Speciale

Vase expansiune apa potabila aplicatii speciale Refix

* Indicat pentru sisteme de stingere a incendiilor cu apă, încălzire pardoseală, sisteme geotermale.

** Nu se folosește pentru apă potabilă.

Avantaje cheie vase expansiune Reflex DE calitate

Avantaje Cheie — Vase de Expansiune Reflex DE

Vase de expansiune de înaltă calitate

  • Pentru sisteme de încălzire, apă răcită și sisteme solare în circuit închis.
  • Membrană rezistentă la uzură, durată de viață mare, menține în mod fiabil presiunea.
  • Conformitate cu Directiva Echipamentelor sub Presiune 2014/68/EU.

Gamă largă de modele

  • Domenii de presiune și volume de vas extrem de largi.
  • Gamă completă de forme, tipuri și accesorii.
  • Cu diafragmă sau membrană interschimbabilă.
  • Experiență cu soluții speciale, specifice clienților.

Dimensionare și instalare rapidă

  • Alegere și dimensionare rapidă cu softul Reflex Pro.
  • Instalare rapidă și simplă.

Refix DE — Caracteristici Tehnice

Refix DE vas expansiune membrana schimbabila Reflex dimensiuni
  • Numai pt. sisteme ce nu necesită DIN 1988: stingere incendii, apă tehnologică, pardoseală, geotermale.
  • Modelul de 33 litri cu colier.
  • De la 50 litri, cu picioare.
  • Componentele în contact cu apa sunt protejate anticoroziv.
  • Membrană conform DIN EN 13831, înlocuibilă de la 50 litri.
  • Fără recirculare, fără închidere, fără scurgere.
  • De la Ø 1000 mm includ manometru.
  • Manometrul și supapa de alimentare cu aer au protecție metalică.
  • Aprobate conform Directivei 2014/68/EU.
  • Vopsea rezistentă din rășini epoxidice.
  • Camera de gaz presurizată din fabrică.
  • Vase certificate WRAS sau ACS la cerere.
  • Detector de rupere membrană disponibil la cerere.

Specificații Tehnice Complete — Refix DE

Toate modelele disponibile cu presiunile de lucru 10, 16 și 25 bar, la temperatura maximă de 70°C:

Model Cod articol VPE Culoare ØD (mm) H (mm) Y (mm) Conexiune A P gaz (bar) Masă (kg)
Refix DE — 10 bar / 70°C
DE 210 bar 70°C7200300288Albastru132260—G 3/4"4.01.0
DE 810 bar 70°C730100096Albastru206332—G 3/4"4.01.8
DE 1210 bar 70°C730200060Albastru280310—G 3/4"4.02.4
DE 1810 bar 70°C730300056Albastru280407—G 3/4"4.03.2
DE 2510 bar 70°C730400042Albastru280518—G 3/4"4.03.8
DE 33 (fără colier)10 bar 70°C730390024Albastru354457—G 3/4"4.05.7
DE 33 (cu colier)10 bar 70°C730550024Albastru35452066G 3/4"4.06.5
DE 5010 bar 70°C730600520Albastru409604102G 1"4.09.5
DE 6010 bar 70°C730640018Albastru409734161G 1"4.011.2
DE 8010 bar 70°C730650010Albastru480737143G 1"4.014.0
DE 10010 bar 70°C730660010Albastru480852143G 1"4.016.0
DE 20010 bar 70°C73067004Albastru634967150G 1 1/4"4.036.5
DE 30010 bar 70°C7306800—Albastru6341267150G 1 1/4"4.041.6
DE 40010 bar 70°C7306850—Albastru7401245139G 1 1/4"4.074.0
DE 50010 bar 70°C7306900—Albastru7401475133G 1 1/4"4.0106.0
DE 60010 bar 70°C7306950—Albastru7401859263G 1 1/2"4.0128.0
DE 80010 bar 70°C7306960—Albastru7502324263G 1 1/2"4.0176.0
DE 100010 bar 70°C7306970—Albastru7402804261G 1 1/2"4.0210.0
DE 1000 (Ø1000)10 bar 70°C7311405—Albastru10002001286DN 65/PN 164.0427.0
DE 150010 bar 70°C7311605—Albastru12001991291DN 65/PN 164.0542.0
DE 200010 bar 70°C7311705—Albastru12002451291DN 65/PN 164.0717.0
DE 300010 bar 70°C7311805—Albastru15002531320DN 65/PN 164.0962.0
DE 400010 bar 70°C7354000—Albastru15003080320DN 65/PN 164.01132.0
DE 500010 bar 70°C7354200—Albastru15003645320DN 65/PN 164.01292.0
Refix DE — 16 bar / 70°C
DE 816 bar 70°C730100696Albastru206337—G 3/4"4.02.8
DE 1216 bar 70°C730210572Albastru280310—G 3/4"4.03.5
DE 2516 bar 70°C730401542Albastru280518—G 3/4"4.05.8
DE 8016 bar 70°C73486004Albastru480744138G 1"4.018.0
DE 10016 bar 70°C73486104Albastru480849132G 1"4.021.0
DE 20016 bar 70°C7348620—Albastru634967150G 1 1/4"4.057.0
DE 30016 bar 70°C7348630—Albastru6341267150G 1 1/4"4.066.0
DE 40016 bar 70°C7348640—Albastru7401394263G 1 1/2"4.0118.0
DE 50016 bar 70°C7348650—Albastru7401614263G 1 1/2"4.0133.0
DE 60016 bar 70°C7348660—Albastru7401859263G 1 1/2"4.0158.0
DE 80016 bar 70°C7348670—Albastru7402324263G 1 1/2"4.0202.0
DE 100016 bar 70°C7348680—Albastru7402804263G 1 1/2"4.0240.0
DE 1000 (Ø1000)16 bar 70°C7312805—Albastru10002001286DN 65/PN 164.0530.0
DE 150016 bar 70°C7312905—Albastru12001991291DN 65/PN 164.0685.0
DE 200016 bar 70°C7313005—Albastru12002451291DN 65/PN 164.0895.0
DE 300016 bar 70°C7313105—Albastru15002531320DN 65/PN 164.01240.0
DE 400016 bar 70°C7354100—Albastru15003120320DN 65/PN 164.01442.0
DE 500016 bar 70°C7354300—Albastru15003655320DN 65/PN 164.01844.0
Refix DE — 25 bar / 70°C
DE 825 bar 70°C729010060Albastru206338—G 3/4"4.02.4
DE 8025 bar 70°C7317600—Albastru450942159DN 50/PN 404.070.0
DE 12025 bar 70°C7313700—Albastru2251253159DN 50/PN 404.0100.0
DE 18025 bar 70°C7313500—Albastru4501528159DN 50/PN 404.0116.0
DE 30025 bar 70°C7313800—Albastru7501318160DN 50/PN 404.0150.0
DE 40025 bar 70°C7313300—Albastru7501423160DN 50/PN 404.0245.0
DE 60025 bar 70°C7321500—Albastru7501868159DN 50/PN 404.0290.0
DE 80025 bar 70°C7321200—Albastru7502268159DN 50/PN 404.0355.0
DE 100025 bar 70°C7321000—Albastru7502768159DN 50/PN 404.0245.0
DE 1000 (Ø1000)25 bar 70°C7322200—Albastru10002051242DN 65/PN 404.0800.0
DE 150025 bar 70°C7322100—Albastru12002071291DN 65/PN 404.0850.0
DE 200025 bar 70°C7313400—Albastru12002531240DN 65/PN 404.0960.0
DE 300025 bar 70°C7345700—Albastru15002619269DN 65/PN 404.01550.0

Întrebări Frecvente — Vas Expansiune Refix DE

Ce este vasul de expansiune Refix DE și când se utilizează?

Vasul de expansiune Refix DE de la Reflex este un recipient sub presiune cu membrană, destinat sistemelor speciale cu apă non-potabilă: stingere incendii, încălzire pardoseală, sisteme geotermale și apă industrială. Separă camera de apă de cea de gaz printr-o membrană etanșă, compensând variațiile de volum fără energie electrică.

De la ce capacitate este membrana Refix DE interschimbabilă?

Membrana conform DIN EN 13831 este înlocuibilă începând cu modelul de 50 litri. Modelele mai mici (2–33 l) au membrană fixă. Modelele ≥33 l vin cu colier sau cu picioare (≥50 l).

Ce presiuni de lucru suportă Refix DE?

Gama Refix DE este disponibilă în trei variante de presiune maximă de lucru: 10 bar, 16 bar și 25 bar, toate la temperatura maximă de 70°C. Camera de gaz este presurizată din fabrică la 4.0 bar.

Pot folosi antigel în sistemul cu Refix DE?

Da, vasul Refix DE permite adăugarea de antigel în circuit, ceea ce îl face potrivit pentru instalații geotermale și alte sisteme cu risc de înghețare. Verificați compatibilitatea antigelului cu membrana înainte de umplere.

Este Refix DE certificat european?

Da. Toate vasele din seria Refix DE sunt aprobate conform Directivei Europene 2014/68/EU privind echipamentele sub presiune (DEP). La cerere sunt disponibile certificate WRAS sau ACS.
