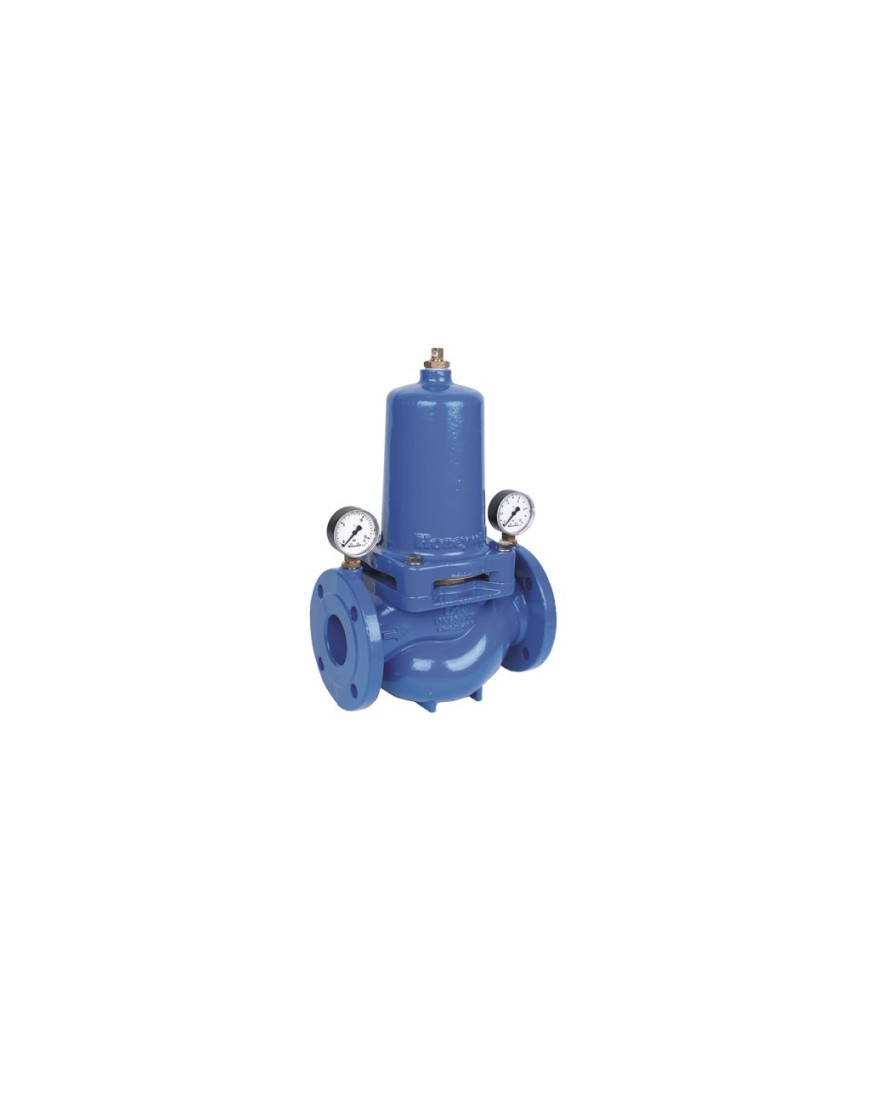

Reductor de presiune Honeywell D15 S – 100A
Reductoare de presiune
D15S
Reductor de presiune
Acționat cu diafragmă, cu cartuș
Conform EN 806-2, reductoarele de presiune de acest tip protejează instalațiile domestice de alimentare cu apă împotriva presiunii excesive. De asemenea, pot fi utilizate pentru aplicațiile industriale și comerciale care se încadrează în specificațiile acestora. Prin instalarea unui reductor de presiune, daunele cauzate de presiunea excesivă sunt evitate, iar consumul de apă este redus. De asemenea, presiunea setată este păstrată la o valoare constantă, chiar în cazul fluctuațiilor mari ale presiunii de intrare. Reducerea presiunii de operare și păstrarea acesteia la un nivel constant minimizează zgomotul hidraulic din instalație.
APROBĂRI
• DVGW
• NF
• WRAS (până la 23°C)
• KIWA (DN65-DN100)
• SVGW (DN65-DN100)
CARACTERISTICI SPECIALE
• Echilibrarea presiunii de intrare – fluctuația presiunii de intrare nu influenteaza presiunea de ieșire
• Soluție brevetată cu cartuș pentru asamblare și întreținere ușoare
• Două inserții de cartuș pentru toate diametrele nominale facilitează depozitarea
• Arcul de reglaj nu intră în contact cu apa potabilă
• Cu manometru pe intrare și ieșire
• Funcționalitatea și performanța au fost confirmate printr-un test accelerat al duratei de viață cu peste 400.000 de cicluri (cerință conform EN1567: 200.000 cicluri)
• Conținutul de plumb pentru toate materialele se încadrează sub limitele permise specificate în DIN 50930-6
• Toate materialele sunt aprobate ACS
Medii
Mediu: Apă potabilă
Mediu opțional: Aer comprimat*1 conform ISO 8573-1 clasa 2, ținând cont destandardele în vigoare (ex.EN 12502)
Racorduri/dimensiuni
Dimensiuni racorduri: 2 1/2", 3", 4", 6", 8"
Dimensiuni nominale: DN65, DN80, DN100,DN150, DN200DN125 disponibil cu flanșe de adaptareDN100/DN125
Presiuni
Presiunea maximă de intrare: 16 bar
Presiunea de ieșire: DN 65 - 100: 1,5 – 7,5 bar(6,5 bar conform EN1567)DN 150 - 200: 1,5 - 8 bar
Presiune nominală: PN 16
Căderea min. de presiune: 1,0 bar
Temperaturi de lucru
Temperatura max. de lucru mediu: 65 °C(aprobată de WRAS până la 23°C)
Observație: *1 Ca parte a instalației aprobate conform cerințelor PED, și acest produs trebuie să fie certificat.
Fișă cu specificațiile produsului • EN0H-1049GE23 R0117
Poate fi supusă modificărilor
D15S – Reductor de presiune

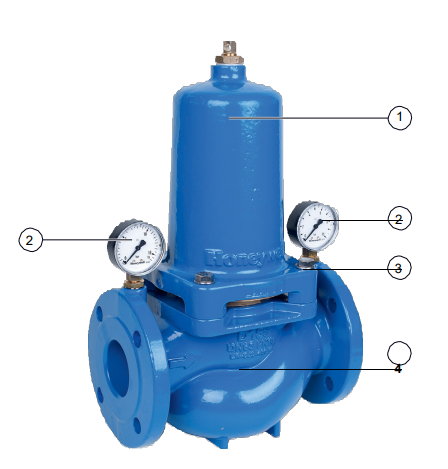

1. Carcasa arcului, cu șurub de reglare - Fontă ductilă (EN-GJS400-15 EN 1563), acoperităcu PA (poliamidă)
2. Manometru - -
3. Șuruburi și piulițe - Oțel inoxidabil
4. Carcasă cu flanșe PN16 per ISO 7005-2, EN 1092-2, lungime totală conform EN 558-1 - Fontă ductilă (EN-GJS-400-15 EN 1563), acoperită cu PA (poliamidă)
Arc de reglare - Oțel pentru arcuri
Diafragmă și dispozitive de etanșare - EPDM
Insert cartuș - Oțel inoxidabil
Inel profilat și disc de etanșare - EPDM
METODA DE OPERARE
Reductoarele de presiune acționate cu arc funcționează prin intermediul unui sistem de echilibrare a forțelor. Forța unei diafragme acționează asupra forței unui arc de reglare. În cazul în care presiunea de ieșire și implicit forța diafragmei scad atunci când apa este evacuată, forța mai mare a arcului determină deschiderea reductorului. Presiunea de ieșire crește apoi până ce forțele dintre diafragmă și arc sunt din nou egale. Presiunea de intrare nu are nicio influență asupra deschiderii sau închiderii reductorului. Din acest motiv, fluctuația presiunii de intrare nu influențează presiunea de ieșire: presiunea de echilibrare este echilibrată.
TRANSPORT ȘI DEPOZITARE
Păstrați piesele în ambalajul original și despachetați-le imediat înainte de utilizare. Următorii parametri sunt aplicabili în timpul transportului și depozitării:
| Parametru | Valoare |
| Mediu: | curat, uscat și fără praf |
| Temperatură ambientală med.: | 5 °C |
| Temperatură ambientală max.: | 55 °C |
| Umiditate ambientală relativă min.: |
25 % * |
| Umiditate ambientală relativă max. |
85 % * |
*fără condensare
INSTALARE
Cerințe• Instalați în conducte orizontale cu carcasa arcului îndreptatăîn sus
Această poziție asigură eficiența optimă a filtrului
• Instalați vane de izolare
• Locul de instalare trebuie să fie protejat de îngheț și
să fie ușor accesibil
Manometrul să poată fi citit cu ușurință
Întreținere și curățire simplificate
• Instalați în aval de filtru
Această poziție asigură protecție optimă a
reductorului de presiune împotriva impurităților
• Asigurați o secțiune dreaptă de conductă de cel puțin cinci ori mai mare decât dimensiunea nominală a reductorului după reductorul de presiune (în conformitate cu EN 806-2)
•Necesită întreținere regulată în conformitate cu EN 806-5
Fișă cu specificațiile produsului • EN0H-1049GE23 R0117
Poate fi supusă modificărilor
Exemplu de instalare
D15S –Reductor de presiune

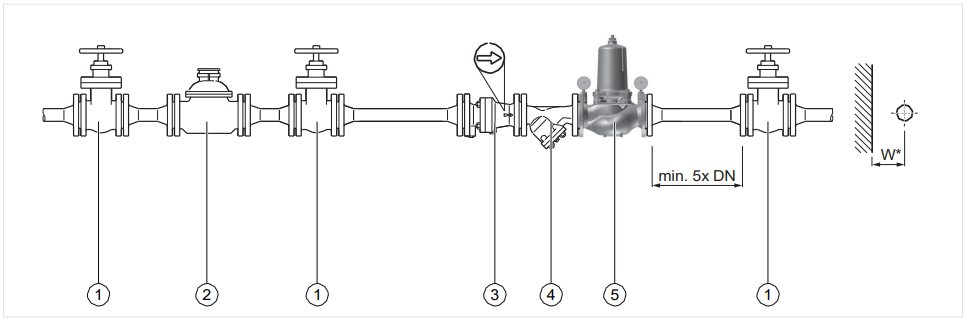

Fig. 1 Exemplu de instalare standard pentru reductorul de presiune
1. Vană de izolare
2. Apometru
3. Clapetă de reținere
4. Filtru
5. Reductor de presiune
| Dimensiuni racorduri: | |||||
|---|---|---|---|---|---|
| DN | 65 | 80 | 100 | 150 | 200 |
| inch | 2 1/2" | 3" | 4" | 6" | 8" |
| Distanța în mm (W*): | 120 | 130 | 145 | 200 | 230 |
* Distanța de instalare între axa conductei și obiectele din jur depinde de dimensiunea racordului.
CARACTERISTICI TEHNICE
* Distanța de instalare între axa conductei și obiectele din jur depinde de dimensiunea racordului.
| Dimensiuni racorduri: | |||||
|---|---|---|---|---|---|
| DN | 65 | 80 | 100 | 150 | 200 |
| inch | 2 1/2" | 3" | 4" | 6" | 8" |
| Număr de înregistrare DVGW | NW-6330CN0112 | NW-6330CN0112 | NW-6330CN0112 | NW-6330CN0112 | NW-6330CN0112 |
| Valoare-kvs(m3/h): | 49 | 51 | 56 | 230 | 255 |
* Distanța de instalare între axa conductei și obiectele din jur depinde de dimensiunea racordului.
Seria: D15
Presiunea la ieşire: – reglabilă în gama 1,5…8 bar
Racorduri manometre: – 2 racorduri G 1/2″ pentru manometre radiale, livrate standard
| Cod | DN în mm | Capacitate kvs | Gama reglare în bar |
|---|---|---|---|
| D 15 S – 50 A | 50 | 28 | 1,5…6,5 |
| D 15 S – 65 A | 65 | 47 | 1,5…6,5 |
| D 15 S – 80 A | 80 | 70 | 1,5…6,5 |
| D 15 S – 100 A | 100 | 110 | 1,5…6,5 |
| D 15 S – 150 A | 150 | 250 | 1,5…8 |
Seria: D15SN
Presiunea la ieşire: – reglabilă în gama 0,2…2 bar
Manometru: – 1 racord G 1/2″ pentru manometru axial, livrat standard
| Cod | DN în mm | Capacitate kvs | Gama reglare în bar |
|---|---|---|---|
| D 15 S – 50 A | 50 | 28 | 0,2…2 |
| D 15 S – 65 A | 65 | 47 | 0,2…2 |
| D 15 S – 80 A | 80 | 70 | 0,2…2 |
| D 15 S – 100 A | 100 | 110 | 0,2…2 |
| D 15 S – 150 A | 150 | 250 | 0,2…2 |
Mediu: – apă, aer comprimat şi nitrogen
Caracteristici mediu lucru: – PN 16 bar, temperatura maximă +70°C
Material: – fontă GG25
Poziţie de montare: – pe ţevi orizontale, cu axul în sus
Suport tehnic on-line: – software pentru dimensionare şi calculare cu animaţii şi scheme de instalare, disponibil gratuit. Diagramă de capacitate la pag. 265
NOTĂ: – presiunea la ieşire nu poate fi mai mică de 6 ori faţă de presiunea de intrare; în acest caz se vor folosi două reductoare în cascadă
Producător: – Resideo-Braukmann, fabricat în Germania
| CARACTERISTICI | |
| Capacitate | 110kvs |
| Gama de reglare | 1,5…6,5 |
| DATE TEHNICE | |
| Diametru | 100 mm |
