Filtru reductor cu purjare FK 06 - 1/2 AA, sita inox 100microni, cu olandezi, DN15, PN16 reglare 1,5...6bar
Detalii despre serviciu

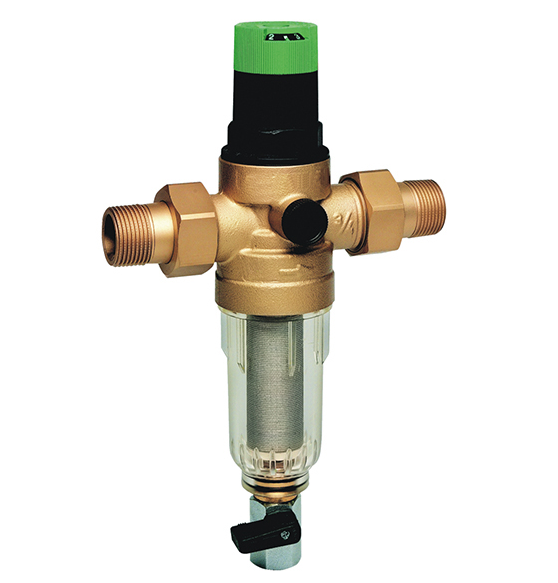

Filtru Reductor cu Purjare FK06-1/2AA — Sită Inox 100 µm, Olandezi, DN15, PN16
Două funcții într-un singur ansamblu compact: filtrare fină cu sită inox 100 µm și reducere de presiune reglabilă 1,5–6 bar. Modelul FK06-1/2AA are racord ½″, DN15, olandezi și PN16. Apă filtrată continuu, inclusiv la purjare.
Filtrare + Protecție la Suprapresiune · Spațiu Minim
FK06 alimentează continuu cu apă filtrată, oprește rugina, nisipul și particulele fine, iar reductorul previne daunele de la presiune prea mare și poate reduce consumul. Compact — potrivit la renovări și spații înguste, pe conducte metal sau plastic.
Varianta FK06-1/2AA este configurată pentru DN15, racord ½″ cu olandezi, sită inox 100 µm, presiune maximă de intrare 16 bar, temperatură maximă 40°C și presiune de ieșire reglabilă în domeniul 1,5–6 bar. Valoarea Kvs este 2,5 m³/h.
Filtru Fin + Reductor Echilibrat
FK06 combină un reductor de presiune și un cartuș filtru fin cu curățare într-un singur ansamblu. În funcționare normală, apa trece prin sită spre ieșire. La curățare deschizi ventilul cu bilă — particulele ies, iar alimentarea cu apă filtrată continuă.
Reductorul lucrează pe echilibrarea forțelor: forța diafragmei e echilibrată de arcul cu ajustare. Presiunea de intrare nu influențează deschiderea/închiderea ventilului — fluctuațiile de pe rețea nu afectează presiunea de ieșire.
- Setare prin rotirea mânerului · citire pe indicator
- Arcul de ajustare nu e în contact cu apa
- Cartuș ventil din material sintetic — complet înlocuibil
- Scaun ventil echilibrat · posibilitate ventil antiretur la intrare
- Vas transparent — verificare rapidă a colmatării
- Corp alamă antidezincare · sită inox · diafragmă NBR ranforsată
Varianta FK06-1/2AA: racord ½″ cu olandezi, DN15, sită inox 100 µm. Fără manometre în pachet standard.
Domeniu de Aplicație
Construcție: corp cu ștuțuri manometru G¼″ pe ambele părți · racorduri montare (versiunea A) · cartuș ventil cu diafragmă și scaun · cameră arc cu scală · filtru în vas transparent · ventil cu bilă.

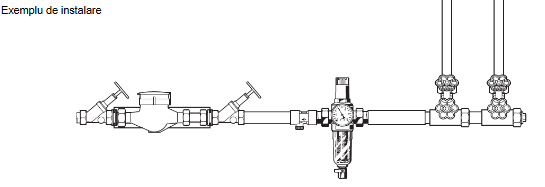

Exemplu de Montaj · Diagrama Kvs
Montaj imediat după contor, cu robinete de izolare și acces la vas.

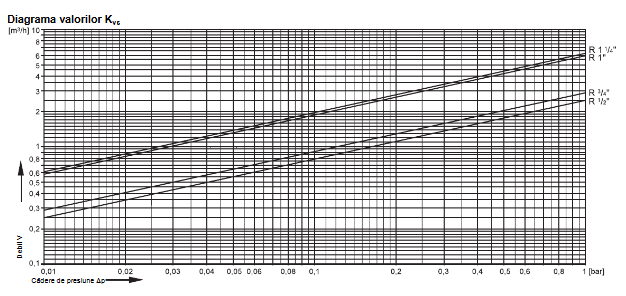

Diagrama Kvs — debit V în funcție de Δp, pe dimensiuni ½″–1¼″; pentru FK06-1/2AA, Kvs = 2,5 m³/h.
Instrucțiuni de instalare
- Tronson orizontal sau vertical, vasul în jos — poziție optimă
- Robinete de izolare + acces ușor pentru inspecție / colmatare
- Imediat după contor
- Modelul FK06-1/2AA se racordează la ½″, DN15, cu olandezi
- Secțiune dreaptă după filtru de cel puțin 5 × DN (DIN 1988, partea 5)
Aplicații tipice: presiune statică la debit zero peste presiunea de lucru a instalației; protecție la zgomot când presiunea statică la puncte depășește 5,0 bar (DIN 4109); sisteme cu dispozitive sensibile la murdărie; renovări cu spațiu limitat.
Manometru, Chei, Antiretur, Racorduri
Pentru FK06-1/2AA, accesoriile se aleg pentru racordul de ½″ / DN15.
Manometru carcasă 63 mm, G¼″ — domenii 0–4 / 0–10 / 0–16 bar
Cheie inelară dublă — demontare vas filtru
Cheie inelară dublă — demontare cameră arc
Ventil antiretur la intrare — R ½″, ½″, 1¼″
Ventil antiretur — R ½″, ½″, ½″
Set racorduri: A = niplu filetat · B = niplu pentru lipire
miniplus FK06 (din 2000)
Model vizat: FK06-1/2AA — pentru piesele comune dimensiunilor ½″ + ½″ se utilizează codurile corespunzătoare din tabel.
| Descriere | Dimensiune | Cod |
|---|---|---|
| Cameră arc completă | ½″+½″ / ½″+1¼″ | 0901515 / 0901516 |
| Cartuș ventil complet (fără filtru) | ½″+½″ / ½″+1¼″ | D06FA-1/2 / D06FA-1B |
| Garnituri inelare (×10) | ½″…1¼″ | 0901443–0901446 |
| Cep ștanțat cu inel O R¼″ (×5) | ½″–1¼″ | S06K-1/4 |
| Inele O cadru sită (×10) | ½″+½″ / ½″+1¼″ | 0903127 / 0903128 |
| Ansamblu filtru de schimb | ½″+½″ / ½″+1¼″ | AS06-1/2A / AS06-1A |
| Inele O vas filtru (×10) | ½″+½″ / ½″+1¼″ | 0901246 / 0901499 |
| Vas transparent complet cu sită | ½″+½″ / ½″+1¼″ | KF06-1/2A / KF06-1A |
FAQ — miniplus FK06-1/2AA
Care sunt datele modelului FK06-1/2AA?
FK06-1/2AA are DN15, racord ½″ cu olandezi, sită inox 100 µm, Kvs 2,5 m³/h, presiune maximă 16 bar, temperatură maximă 40°C și presiune de ieșire reglabilă între 1,5 și 6 bar.
Ce face FK06 față de FF06?
FK06 = filtru fin + reductor de presiune într-un singur corp. FF06 e doar filtru fin cu purjare, fără reductor.
Presiunea de pe rețea variază — se simte la robinet?
Nu semnificativ: reductorul are echilibrare pe intrare — fluctuațiile presiunii de intrare nu afectează presiunea de ieșire setată.
Include manometru?
Standard vine fără manometre. Ștuțurile G¼″ sunt pe corp — poți adăuga M07M (0–4 / 0–10 / 0–16 bar).
Cum se curăță filtrul?
Deschizi ventilul cu bilă de la baza vasului. Apa filtrată continuă să curgă pe durata curățării.
FK06-1/2AA — Filtru Reductor cu Purjare Resideo Braukmann
DN15 · ½″ · olandezi · sită inox 100 µm · Kvs 2,5 · PN16 · reductor 1,5–6 bar. Disponibil la ARTBuilding.
| CARACTERISTICI | |
| Capacitate | 2 kvs |
| Temperatura maxim admisa | 40°C |
| Racord conducta | ½” |
| Granulaţie filtru | 100 μm |
| Presiune statică | 16 bar |
| Material pahar | Plastic transparent |
