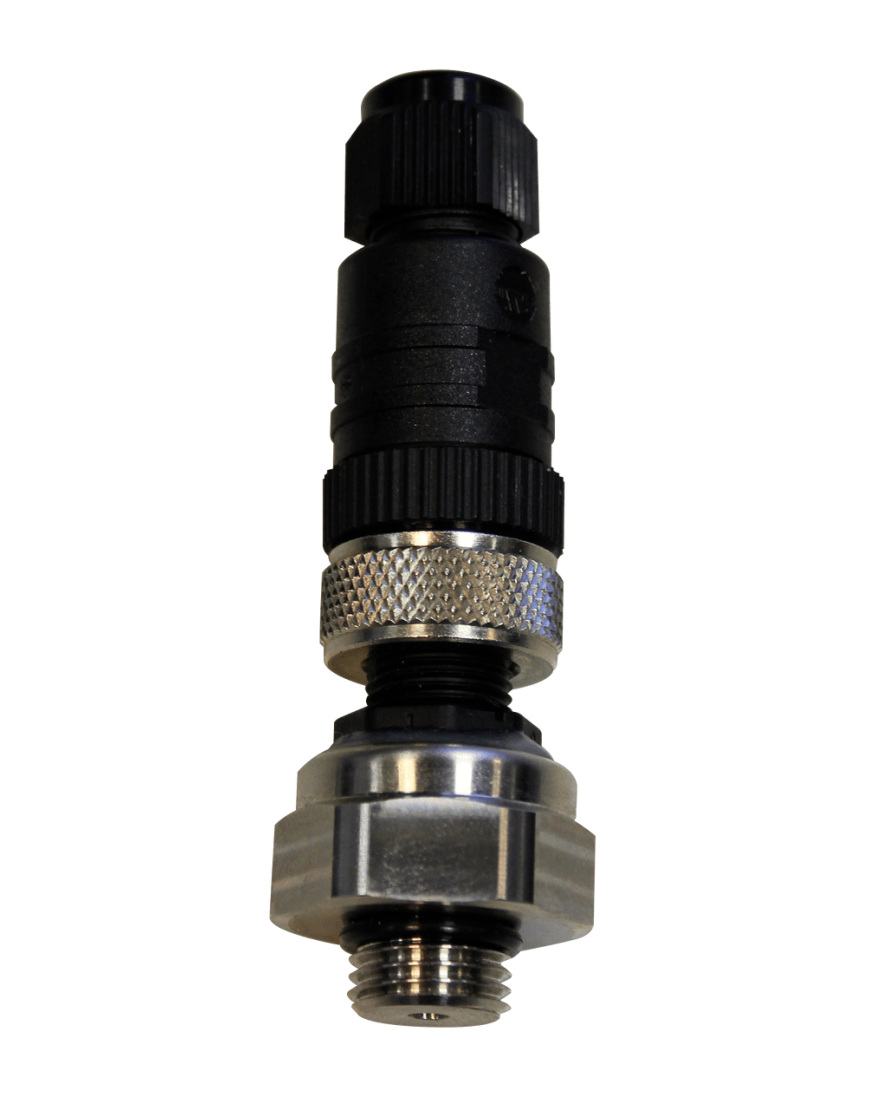

Senzor presiune wilo 0 - 6 bar
Detalii despre serviciu
Senzor presiune Wilo 0-6 bar - transmitator 4-20 mA pentru controlul precis al pompelor
Senzorul de presiune Wilo 0-6 bar este destinat masurarii presiunii in instalatii hidraulice si transmiterii acesteia catre automatizarea sistemului prin semnal analogic 4-20 mA. Domeniul 0-6 bar este potrivit pentru instalatii in care presiunile de lucru sunt moderate si se doreste un control adaptat acestui interval.
Poate fi integrat in sisteme de pompare, instalatii HVAC, circuite de incalzire si racire, grupuri de presurizare si automatizari cu pompe cu turatie variabila, cu conditia respectarii caracteristicilor hidraulice si electrice ale sistemului.
Senzor Wilo 0-6 bar - masurarea presiunii pentru automatizarea instalatiei
Intr-o instalatie moderna, presiunea poate fi utilizata ca parametru de referinta pentru controlul pompelor. Senzorul masoara permanent presiunea si transforma valoarea hidraulica intr-un semnal electric care poate fi interpretat de controllerul compatibil.
Domeniul 0-6 bar il diferentiaza de variantele Wilo 0-10 bar sau 0-16 bar si il face relevant pentru aplicatii in care nu este necesara o plaja foarte mare de masurare.
Domeniu 0-6 bar
Plaja de masurare potrivita pentru numeroase circuite HVAC si sisteme hidraulice cu presiuni moderate.
Semnal 4-20 mA
Permite transmiterea continua a valorii presiunii catre automatizarea compatibila.
Control HVAC
Poate furniza feedback-ul necesar reglarii pompelor in functie de necesarul hidraulic real.
Caracteristici tehnice senzor presiune Wilo 0-6 bar
- ✓ Producator: Wilo
- ✓ Tip: senzor / transmitator de presiune
- ✓ Domeniu de masurare: 0-6 bar
- ✓ Semnal de iesire: 4-20 mA
- ✓ Grad de protectie: IP65
- ✓ Conexiune electrica: M12x1
- ✓ Racord hidraulic: G 1/4"
- ✓ Standard racord: DIN ISO 228-1
- ✓ Material racord presiune: otel inoxidabil
- ✓ Material garnitura: EPDM
- ✓ Temperatura ambientala: -20°C pana la +80°C
- ✓ Temperatura fluidului: 0°C pana la +90°C
Important: domeniul 0-6 bar trebuie sa corespunda presiunilor reale din instalatie si parametrizarii controllerului. Pentru sisteme care pot depasi 6 bar trebuie selectat un senzor cu domeniu superior, precum 0-10 bar sau 0-16 bar, daca automatizarea si aplicatia necesita acest lucru.
De ce poate fi avantajos domeniul 0-6 bar?
Alegerea unui senzor de presiune nu trebuie realizata dupa principiul ca o plaja mai mare este intotdeauna mai buna. Senzorul trebuie ales astfel incat domeniul sau sa fie potrivit regimului real de functionare al instalatiei.
Pentru un circuit care functioneaza, de exemplu, in zona presiunilor de 1-4 bar si nu poate depasi limita senzorului, un domeniu de 0-6 bar poate fi mai apropiat de intervalul efectiv utilizat decat o varianta 0-16 bar.
Domeniul trebuie corelat cu aplicatia
Presiunea statica, presiunea pompei, diferentele de nivel, pierderile de sarcina si regimurile tranzitorii trebuie analizate inainte de selectarea senzorului.
Regula practica: senzorul trebuie sa acopere in siguranta domeniul real de presiune al instalatiei. Nu se recomanda utilizarea variantei 0-6 bar intr-un sistem in care presiunea poate depasi domeniul maxim de masurare.
Cum functioneaza semnalul 4-20 mA?
Senzorul transforma presiunea masurata intr-un semnal analogic 4-20 mA. Automatizarea interpreteaza acest semnal in raport cu domeniul configurat de 0-6 bar.
Astfel, controllerul poate cunoaste permanent valoarea presiunii, fara sa se limiteze la o simpla comanda de tip contact deschis sau inchis.
Masurare continua pentru control continuu
Informatiile furnizate de senzor pot fi utilizate intr-o bucla de reglare. Daca presiunea scade sub valoarea setata, automatizarea poate creste turatia pompei. Daca presiunea creste, turatia poate fi redusa.
Important: senzorul nu comanda direct motorul pompei. Acesta furnizeaza informatia de presiune catre controller, convertizor sau automatizarea compatibila care realizeaza efectiv reglarea.
Senzor Wilo 0-6 bar pentru pompe cu turatie variabila
Pompele cu turatie variabila permit adaptarea performantei la necesarul instalatiei. Pentru realizarea acestui control este necesara o marime masurata care sa ofere automatizarii feedback asupra sistemului.
Presiunea este unul dintre parametrii utilizati frecvent. Senzorul Wilo transmite aceasta informatie, iar controllerul poate adapta functionarea pompei pentru mentinerea setpoint-ului.
Exemplu de functionare
Intr-un circuit cu mai multe zone, inchiderea unor vane de reglaj poate reduce debitul necesar. Automatizarea primeste informatia de presiune si poate reduce turatia pompei atunci cand configuratia sistemului permite acest mod de control.
Cand mai multi consumatori solicita simultan debit, presiunea se modifica, iar controllerul poate adapta din nou turatia pompei.
Aplicatii HVAC pentru senzorul de presiune Wilo 0-6 bar
Domeniul 0-6 bar este relevant pentru numeroase instalatii tehnice in care presiunile maxime raman in limitele senzorului.
- ✓ instalatii HVAC;
- ✓ circuite de incalzire;
- ✓ instalatii de apa racita;
- ✓ grupuri de pompare;
- ✓ centrale termice si camere tehnice;
- ✓ sisteme cu pompe cu turatie variabila;
- ✓ instalatii hidraulice pentru cladiri comerciale;
- ✓ sisteme de automatizare HVAC;
- ✓ aplicatii compatibile cu semnal analogic 4-20 mA.
Aplicatie reala: circuit de incalzire intr-o cladire comerciala
Intr-o instalatie HVAC cu mai multe ramuri, debitul solicitat poate varia pe parcursul zilei. Vanele de reglaj ale consumatorilor se deschid si se inchid in functie de necesarul termic al zonelor.
Daca pompa functioneaza cu turatie variabila, informatia de presiune poate fi folosita pentru adaptarea punctului de functionare.
Ce rol are senzorul?
Senzorul transmite permanent valoarea masurata. Automatizarea compara presiunea cu setpoint-ul si modifica functionarea pompei conform strategiei programate.
Astfel, pompa nu trebuie sa functioneze permanent la aceeasi turatie atunci cand necesarul hidraulic al cladirii variaza.
✓ Aplicatie HVAC: in circuitele cu debit variabil, senzorul poate reprezenta o componenta importanta a strategiei de control al pompei si al mentinerii parametrilor hidraulici.
Senzor de presiune si eficienta energetica
Senzorul Wilo 0-6 bar nu economiseste direct energie electrica. Rolul sau este sa furnizeze automatizarii informatia necesara pentru control.
Atunci cand este utilizat intr-o instalatie cu pompa cu turatie variabila, automatizarea poate reduce turatia in perioadele in care necesarul hidraulic scade.
De ce conteaza turatia pompei?
Functionarea unei pompe la o turatie mai mare decat este necesar poate conduce la un consum electric inutil, presiune excesiva, zgomot hidraulic si solicitarea suplimentara a armaturilor.
Controlul corect al presiunii poate contribui la functionarea sistemului mai aproape de necesarul real.
Eficienta energetica este rezultatul intregului sistem: pompa, senzorul, convertizorul de frecventa, echilibrarea hidraulica, setpoint-ul si strategia de automatizare trebuie corelate pentru obtinerea unei functionari eficiente.
0-6 bar vs 0-10 bar vs 0-16 bar
Senzorii cu domenii diferite nu trebuie considerati automat interschimbabili. Fiecare varianta trebuie selectata in functie de presiunea instalatiei si de configuratia controllerului.
- ✓ 0-6 bar: pentru instalatii cu presiuni moderate care se incadreaza in aceasta plaja;
- ✓ 0-10 bar: domeniu extins pentru instalatii cu presiuni superioare;
- ✓ 0-16 bar: pentru aplicatii in care presiunile de functionare necesita o plaja si mai mare.
Alegerea trebuie realizata pe baza calculelor si parametrilor instalatiei, nu doar dupa presiunea nominala indicata pe pompa.
Atentie la inlocuirea unui senzor 0-6 bar
Daca senzorul este utilizat ca piesa de schimb, trebuie verificat modelul existent si modul in care este configurata automatizarea.
Doua traductoare pot avea acelasi racord mecanic, dar domenii de masurare diferite. Daca automatizarea este scalata pentru 0-6 bar si este instalat un senzor cu alta plaja fara reconfigurare, valoarea interpretata poate fi eronata.
Important pentru service: la inlocuirea senzorului trebuie verificata atat compatibilitatea mecanica, cat si scalarea semnalului 4-20 mA in controller. Domeniul introdus in automatizare trebuie sa corespunda domeniului 0-6 bar al senzorului montat.
Racord hidraulic G 1/4"
Senzorul utilizeaza un racord hidraulic G 1/4". Racordul de presiune realizat din otel inoxidabil ofera o configuratie potrivita pentru integrarea in instalatii tehnice compatibile.
Punctul de montaj trebuie ales astfel incat presiunea masurata sa fie reprezentativa pentru parametrul controlat de automatizare.
Etansare si compatibilitate
Garnitura EPDM trebuie sa fie compatibila cu fluidul utilizat. Pentru fluide speciale sau concentratii particulare de aditivi trebuie verificata compatibilitatea materialelor inainte de instalare.
Conexiune electrica M12x1
Conexiunea electrica se realizeaza prin M12x1. Cablarea trebuie executata conform schemei electrice a sistemului si cerintelor intrarii analogice utilizate.
O conexiune incorecta poate determina lipsa semnalului sau citirea eronata a presiunii de catre automatizare.
Verifica intrarea controllerului
Inainte de montaj trebuie confirmat ca automatizarea accepta semnalul 4-20 mA si permite configurarea domeniului de masurare corespunzator senzorului 0-6 bar.
Temperatura fluidului si utilizarea in instalatii termice
Senzorul este destinat utilizarii in limitele termice specificate pentru aceasta configuratie, cu temperatura fluidului de pana la +90°C.
Aceasta caracteristica permite integrarea in numeroase circuite de incalzire, cu respectarea presiunii maxime si a compatibilitatii fluidului.
Utilizare pe circuite de apa racita
Senzorul poate fi relevant si pentru circuite de racire cu apa, daca temperatura fluidului si conditiile de exploatare se incadreaza in limitele admise.
Protectie IP65 pentru camere tehnice
Gradul de protectie IP65 este potrivit pentru numeroase aplicatii din camere tehnice, centrale termice si sisteme de pompare.
Conectorul si instalarea electrica trebuie executate corespunzator pentru mentinerea protectiei ansamblului.
Unde trebuie montat senzorul de presiune?
Pozitia senzorului trebuie stabilita in functie de schema hidraulica si strategia de control. Masurarea imediat langa pompa si masurarea intr-un punct indepartat al instalatiei pot conduce la valori diferite din cauza pierderilor de presiune.
Punctul de masurare influenteaza controlul
Daca obiectivul este mentinerea unei anumite presiuni intr-un punct critic al instalatiei, pozitia senzorului si setpoint-ul trebuie analizate impreuna.
Montarea senzorului intr-un punct ales exclusiv pentru accesibilitate poate afecta calitatea reglarii daca valoarea respectiva nu este reprezentativa pentru instalatie.
Presiunea corecta trebuie masurata in punctul corect
Un senzor poate functiona perfect, dar automatizarea poate controla necorespunzator sistemul daca punctul de masurare nu a fost ales corect prin proiectarea hidraulica.
Montajul senzorului Wilo 0-6 bar
Instalarea trebuie efectuata dupa izolarea si depresurizarea circuitului. Dupa montaj este necesara verificarea etanseitatii si a valorii transmise catre automatizare.
Etape recomandate pentru instalare
- 1. Confirma domeniul necesar de presiune 0-6 bar.
- 2. Verifica compatibilitatea cu intrarea 4-20 mA.
- 3. Opreste pompa si automatizarea.
- 4. Izoleaza si depresurizeaza circuitul.
- 5. Verifica racordul G 1/4".
- 6. Monteaza senzorul in punctul stabilit al instalatiei.
- 7. Realizeaza conexiunea electrica M12x1.
- 8. Configureaza automatizarea pentru domeniul 0-6 bar.
- 9. Represurizeaza instalatia progresiv.
- 10. Verifica etanseitatea racordului.
- 11. Compara valoarea citita de automatizare cu presiunea indicata de un instrument de referinta.
Diagnosticarea unui senzor de presiune
Daca pompa nu mai mentine presiunea corect sau automatizarea afiseaza valori neobisnuite, senzorul este una dintre componentele care trebuie verificate. Totusi, defectul nu trebuie atribuit automat senzorului.
Simptome care necesita verificare
- ✓ presiune afisata diferita semnificativ fata de manometru;
- ✓ valoare blocata indiferent de modificarea presiunii;
- ✓ fluctuatii nejustificate ale semnalului;
- ✓ functionare instabila a buclei de reglare;
- ✓ alarma pentru semnal analogic;
- ✓ lipsa informatiei de presiune in controller.
Inainte de inlocuire trebuie verificate inclusiv cablarea, conectorul, alimentarea circuitului de masura si parametrizarea automatizarii.
Intretinere si durabilitate
Constructia compacta si racordul de presiune din otel inoxidabil permit utilizarea senzorului in instalatii tehnice cu respectarea limitelor producatorului.
Intretinerea preventiva a sistemului trebuie sa includa verificarea conexiunii hidraulice si electrice, precum si compararea periodica a valorii transmise cu presiunea reala.
- ✓ verifica eventualele pierderi la racord;
- ✓ inspecteaza conectorul M12x1;
- ✓ urmareste stabilitatea semnalului;
- ✓ verifica periodic presiunea fata de un manometru de referinta;
- ✓ depresurizeaza complet circuitul inainte de demontare.
Avantajele senzorului de presiune Wilo 0-6 bar
- ✓ domeniu de masurare 0-6 bar;
- ✓ semnal analogic 4-20 mA;
- ✓ potrivit pentru automatizarea pompelor;
- ✓ utilizabil in sisteme cu turatie variabila;
- ✓ racord hidraulic G 1/4";
- ✓ conexiune electrica M12x1;
- ✓ grad de protectie IP65;
- ✓ racord de presiune din otel inoxidabil;
- ✓ garnitura EPDM;
- ✓ temperatura fluidului pana la +90°C;
- ✓ aplicabil in instalatii HVAC si sisteme hidraulice compatibile.
Senzor Wilo 0-6 bar - control al presiunii adaptat instalatiilor HVAC
Senzorul de presiune Wilo 0-6 bar este o componenta pentru monitorizarea si automatizarea instalatiilor hidraulice. Domeniul 0-6 bar, semnalul 4-20 mA, racordul G 1/4", conexiunea M12x1 si protectia IP65 permit integrarea in sisteme de pompare si aplicatii HVAC in care presiunea trebuie masurata continuu pentru controlul corect al echipamentelor.
Intrebari frecvente despre senzorul de presiune Wilo 0-6 bar
Pentru ce instalatii este potrivit un senzor Wilo 0-6 bar?
Este potrivit pentru instalatii in care domeniul real de presiune se incadreaza in plaja 0-6 bar, inclusiv numeroase circuite HVAC, sisteme de pompare si aplicatii de automatizare hidraulica.
Ce semnal transmite senzorul Wilo 0-6 bar?
Senzorul transmite un semnal analogic 4-20 mA. Controllerul trebuie configurat pentru a interpreta acest semnal conform domeniului de masurare 0-6 bar.
Care este diferenta dintre senzorul Wilo 0-6 bar si 0-10 bar?
Principala diferenta este domeniul de masurare. Varianta 0-6 bar este destinata instalatiilor care se incadreaza in aceasta plaja, in timp ce senzorul 0-10 bar permite masurarea unor presiuni mai mari.
Pot inlocui un senzor 0-6 bar cu unul 0-10 bar?
Nu fara verificarea si, daca este cazul, reconfigurarea automatizarii. Domeniul utilizat pentru scalarea semnalului 4-20 mA trebuie sa corespunda senzorului instalat, altfel presiunea poate fi interpretata incorect.
Senzorul Wilo 0-6 bar poate reduce consumul pompei?
Senzorul nu reduce direct consumul. Intr-un sistem cu pompa cu turatie variabila, semnalul sau poate fi utilizat de automatizare pentru adaptarea functionarii la necesarul real, ceea ce poate contribui la reducerea consumului energetic atunci cand instalatia este proiectata si reglata corespunzator.
| MATERIALE | |
| Material etanșare | EPDM |
| DATE TEHNICE | |
| Grad de protecție | IP65 |
| Temperatură ambiantă min. | -20 °C |
| Temperatură ambiantă max. | 80 °C |
| Greutate | 0,06 kg |
| Nr. art. | 2550660 |
| Temperatura fluidului pompat min. | 0 °C |
| Temperatura fluidului pompat max. | 90 °C |
| Semnal de ieșire | 4-20mA |
| Domeniu de măsurare min. | 0 bar |
| Domeniu de măsurare max. | 6 bar |
| Material racord presiune | Oțel inoxidabil |
