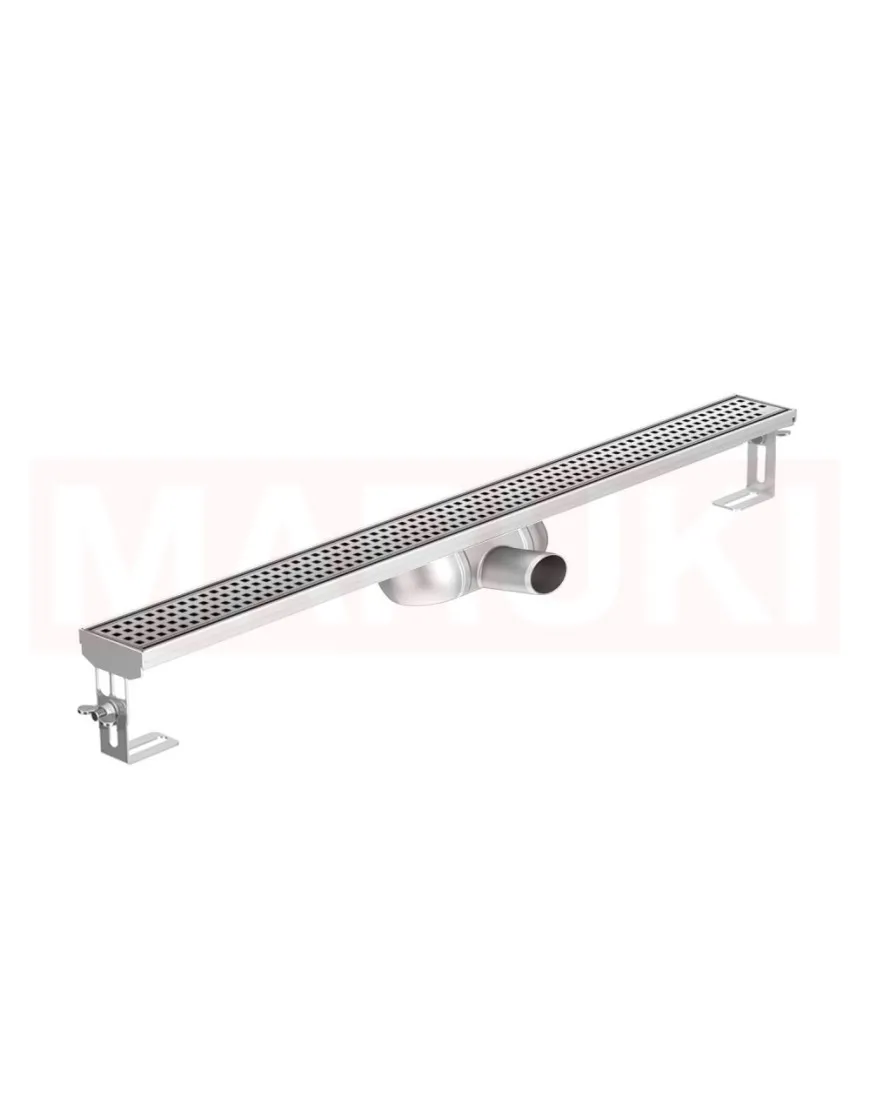

Rigola de dus din inox ACO ShowerDrain C fara flansa, gratar Square, lungime 685mm, h=69mm

Rigola ACO ShowerDrain C 685 mm fara flansa, gratar Square

ACO ShowerDrain C 685 mm H=69 mm este conceputa pentru colectarea si evacuarea liniara a apei din zona de dus, fiind potrivita pentru amenajari walk-in fara cadita traditionala.

Lungimea de 685 mm ofera un echilibru intre formatul compact si suprafata de colectare, fiind potrivita pentru bai de apartament, dusuri de dimensiuni medii si proiecte de renovare.

Profil redus H=69 mm pentru spatii tehnice limitate

Varianta H=69 mm este potrivita proiectelor in care adancimea disponibila sub pardoseala este redusa.

Aceasta caracteristica poate facilita integrarea rigolei in apartamente, cladiri existente si proiecte de renovare unde grosimea sapei si a finisajului final trebuie atent gestionata.

Configuratie fara flansa

Aceasta versiune ACO ShowerDrain C este realizata fara flansa, fiind potrivita solutiilor constructive in care hidroizolatia este adaptata structurii pardoselii.

Latimea B de 70 mm contribuie la obtinerea unui profil compact, potrivit pentru amenajari moderne si bai cu dimensiuni optimizate.

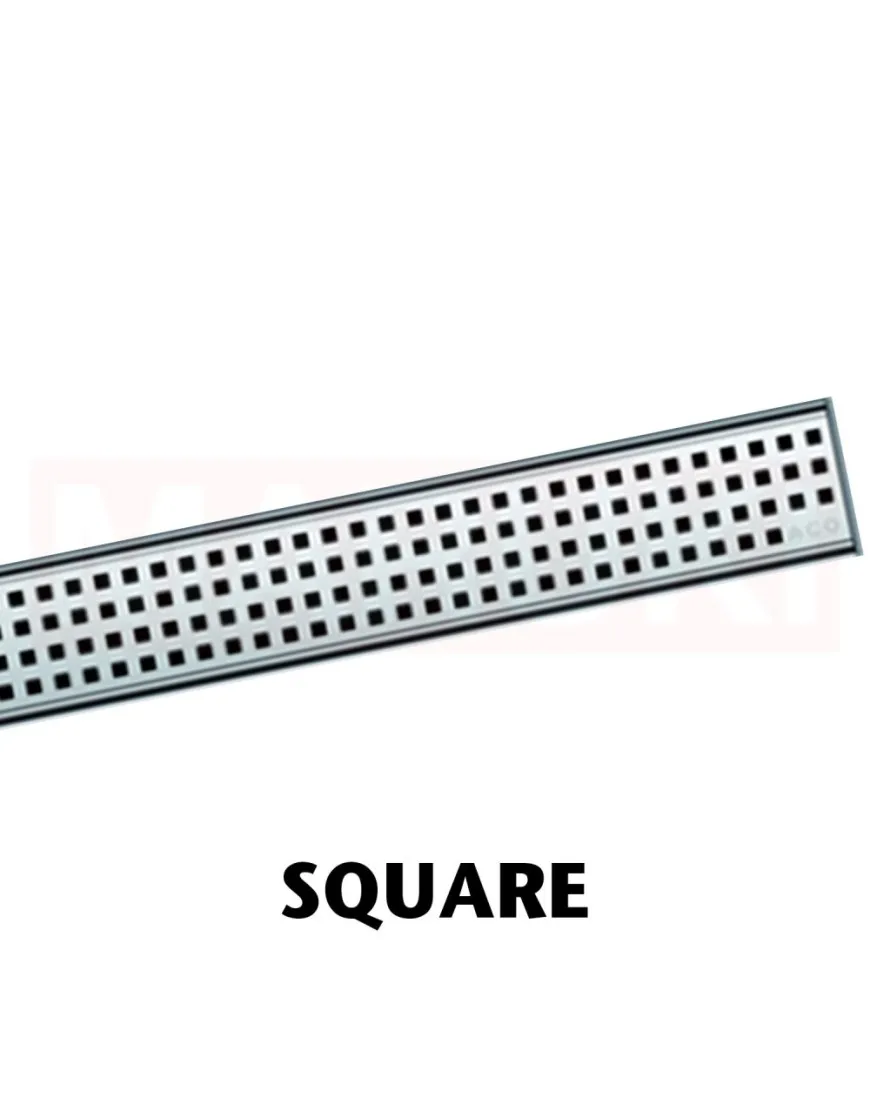

Gratar ACO Square cu design geometric

Gratarul ACO Square ofera rigolei un aspect modern, geometric si bine definit, potrivit pentru amenajari contemporane.

Designul sau poate fi integrat in bai rezidentiale, dusuri walk-in, hoteluri, pensiuni si alte spatii unde se doreste o estetica ordonata si moderna.

Inaltime ajustabila intre 69 si 140 mm

Inaltimea de instalare poate fi reglata intre 69 si 140 mm, inclusiv rama gratarului.

Intervalul de reglaj permite adaptarea la grosimea sapei, stratului de adeziv si finisajului ceramic, facilitand alinierea gratarului Square cu nivelul final al pardoselii.

Corp din otel inoxidabil AISI 304

Corpul rigolei este realizat din otel inoxidabil 1.4301 / AISI 304, material potrivit pentru utilizarea in zone expuse frecvent la apa si umiditate.

Inoxul contribuie la rezistenta la coroziune, durabilitatea sistemului si intretinerea facila pe termen lung.

Garda hidraulica de 25 mm

Configuratia ACO ShowerDrain C H=69 mm este prevazuta cu o garda hidraulica de 25 mm.

Aceasta configuratie permite mentinerea unei inaltimi constructive reduse, fiind potrivita pentru proiecte in care spatiul disponibil sub pardoseala este un criteriu important.

Debit de evacuare de pana la 0,62 l/s

Pentru varianta H=69 mm, debitul de evacuare este de aproximativ 0,56 l/s la acumulare de apa de 10 mm si 0,62 l/s la acumulare de 20 mm.

Capacitatea de drenaj trebuie corelata cu debitul sistemului de dus, panta conductei, lungimea traseului si configuratia instalatiei sanitare.

Evacuare DN50

Rigola este prevazuta cu racord de evacuare DN50, potrivit pentru instalatiile sanitare aferente zonelor de dus.

Conducta de canalizare trebuie montata cu panta corespunzatoare, iar conexiunile trebuie verificate din punct de vedere al etanseitatii inainte de finalizarea pardoselii.

Canal interior cu latime de 64 mm

Canalul interior al rigolei are latimea de 64 mm, caracteristica gamei ACO ShowerDrain C.

Corpul complet sudat contribuie la rigiditatea, stabilitatea si durabilitatea ansamblului.

Aplicatii pentru ACO ShowerDrain C 685 mm cu gratar Square

Montajul ACO ShowerDrain C 685 mm H=69 mm

Pozitia rigolei trebuie stabilita inainte de executarea sapei, hidroizolatiei si finisajului final.

Verificari recomandate la instalare

• confirmarea lungimii utile L1 de 685 mm;
• verificarea latimii B de 70 mm;
• confirmarea configuratiei fara flansa;
• confirmarea cotei minime H=69 mm;
• reglarea inaltimii intre 69 si 140 mm;
• nivelarea corecta a corpului rigolei;
• verificarea racordului de evacuare DN50;
• realizarea pantei corespunzatoare a conductei;
• verificarea etanseitatii conexiunilor;
• realizarea hidroizolatiei conform solutiei tehnice;
• realizarea pantei pardoselii catre rigola;
• alinierea gratarului Square cu pardoseala finita;
• protejarea componentelor din inox pe durata lucrarilor;
• efectuarea unei probe de evacuare inainte de utilizare.

Curatarea si intretinerea rigolei

Intretinerea periodica contribuie la pastrarea capacitatii de evacuare si la functionarea corespunzatoare a sistemului de drenaj.

• indepartarea periodica a gratarului Square;
• curatarea canalului interior;
• indepartarea parului si impuritatilor;
• curatarea componentelor accesibile ale sifonului;
• clatirea zonei de evacuare;
• verificarea curgerii libere a apei;
• utilizarea produselor compatibile cu otelul inoxidabil;
• evitarea substantelor si materialelor puternic abrazive.

Specificatii tehnice ACO ShowerDrain C 685 mm H=69 mm

Avantajele rigolei ACO ShowerDrain C 685 mm H=69 mm cu gratar Square

• lungime utila de 685 mm;
• configuratie fara flansa;
• latime B de 70 mm;
• profil redus H=69 mm;
• inaltime ajustabila intre 69 si 140 mm;
• garda hidraulica de 25 mm;
• evacuare DN50;
• debit de pana la 0,62 l/s la acumulare de 20 mm;
• gratar Square cu design modern si geometric;
• corp din otel inoxidabil AISI 304;
• canal interior cu latime de 64 mm;
• constructie complet sudata;
• clasa de sarcina K3;
• potrivita pentru dusuri walk-in compacte si medii;
• potrivita pentru renovari si spatii cu inaltime redusa;
• adecvata proiectelor rezidentiale si hoteliere.

Cand este recomandata ACO ShowerDrain C 685 mm H=69 mm?

Rigola de dus din inox ACO ShowerDrain C fara flansa, gratar Square, lungime 685 mm si H=69 mm este recomandata pentru dusuri walk-in, bai de apartament, proiecte de renovare, hoteluri, pensiuni si alte amenajari unde se doreste o solutie de drenaj liniar compacta si cu profil redus.

Lungimea de 685 mm, latimea B de 70 mm, profilul H=69 mm, reglajul pana la 140 mm, garda hidraulica de 25 mm, evacuarea DN50 si gratarul Square formeaza o configuratie potrivita proiectelor unde sunt importante economia de spatiu, functionalitatea, durabilitatea si designul contemporan.
